CS8662A解决方案

单芯片集成BB、RF
高性能设计支撑家庭和企业多种场景
AX3000产品参考设计

概览

CS8662A 是一颗支持160MHz频宽的2+3双频并发 Wi-Fi 6/6E AP芯片。 适用于高性能，小尺寸，低功耗的Wi-Fi 6/6E无线路由器，无线中继，无线接入AP等应用。 芯片内部集成了2+3 双频并发Wi-Fi 射频和基带（2.4/5/6GHz频段, 160MHz频宽）。

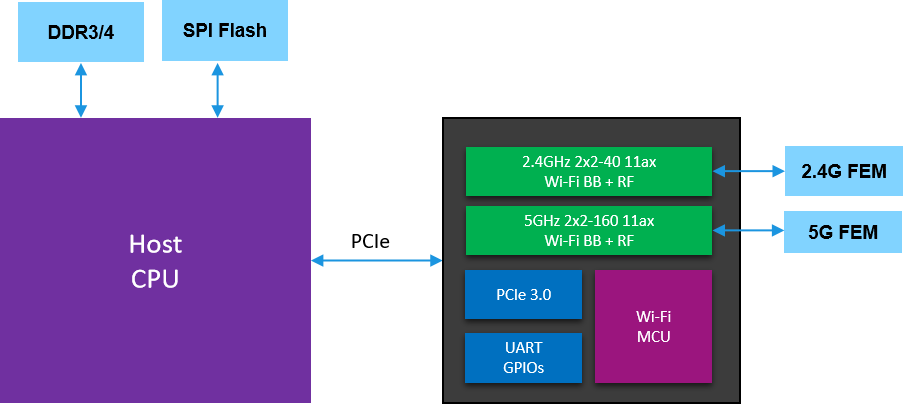

CS8662A解决方案系统架构图

方案特点

先进的QoS

增强的QoS调度算法，可配置的QoS API接口，提供更高的灵活性来支持实际应用中的QoS需求，有效的优化Wi-Fi 网络部署中遇到的QoS挑战和问题，提升服务质量。

先进的Mesh组网方案

基于Easy Mesh R4, 内置先进的Mesh网络控制逻辑，可提供优秀的漫游，负载均衡，信道选择和回传链路优化等功能和性能。

芯片规格

System

  • 单芯片集成Wi-Fi 基带、射频

    • WLAN系统

  • 双频并发2+3 IEEE 802.11a/b/g/n/ac/ax MAC/PHY/RF
  • 带宽支持: 2.4GHz最大带宽40MHz，5G/6GHz最大带宽160MHz
  • Wi-Fi 6 全特性，OFDMA、MU-MIMO、1024-QAM
  • 多种认证/加密方式：WEP、WPA2(个人/企业)，WPA3 (个人/企业)，WAPI
  • 数字预失真技术(DPD)，动态频率选择(DFS)，波束赋形(Beamforming)

    • 存储及外设接口

  • PCIE接口最高支持到3.0协议规范（Endpoint模式）
  • SPI、I2C、UART、GPIO

    • 功能特性

  • Wi-Fi QoS：Airtime Fairness、WMM、基于Radio/VAP/Node的优先级
  • EasyMesh解决方案
  • 支持OpenWrt、RDK-B、Prpl、OpenSync

    • 产品应用

  • 家庭Wi-Fi Mesh路由器，Wi-Fi 中继，企业网无线AP，4G/5G CPE, FWA等
