CS8862A解决方案

高性能 ARM SoC
集成2+2 双频并发Wi-Fi 6/6E AP射频
可搭配云程PCIe Wi-Fi AP 芯片形成三频解决方案

概览

CS8862A 是一颗支持160MHz频宽的2+2双频并发Wi-Fi 6/6E AP全集成单芯片。 适用于高性能，小尺寸，低功耗的Wi-Fi 6/6E无线路由器，无线中继，无线接入AP等应用，同时支持家庭级和企业级特性需求。 芯片内部集成了四核ARM CPU (Cortex A53@1.6G), 2x2+2x2 双频并发Wi-Fi 射频 （2.4/5/6GHz频段, 160MHz频宽）,和丰富的外设接口（以太网最高速率支持10Gbps, USXGMII）。

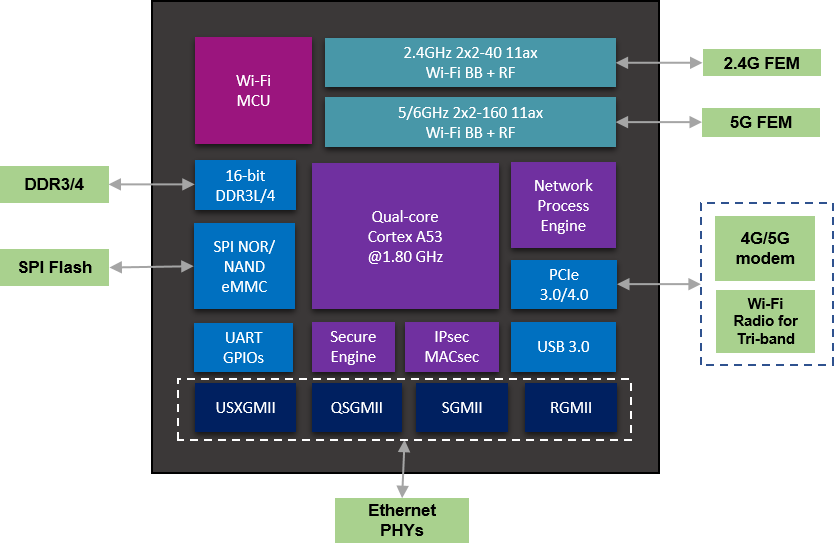

CS8862A解决方案系统架构图

方案特点

先进的QoS

增强的QoS调度算法，可配置的QoS API接口，提供更高的灵活性来支持实际应用中的QoS需求，有效的优化Wi-Fi 网络部署中遇到的QoS挑战和问题，提升服务质量。

高性能转发 NPE

支持USXGMII/QSGMII/SGMII/RGMII 多种接口组合，芯片内部集成的高性能NPE，在bridge和NAT模式下都可以实现全端口之间的双向线速转发能力。

先进的Mesh组网方案

基于EasyMesh R4, 内置先进的Mesh网络控制逻辑，可提供优秀的漫游，负载均衡，信道选择和回传链路优化等功能和性能。

芯片规格

System

  • 单芯片集成CPU, Wi-Fi 基带, 射频
  • 四核ARM CPU Cortex A53 1.6GHz，32KB I/D-cache/core，512KB shared L2 cache
  • 内置网络处理引擎: L2 转发，L3 路由，IPSec，丰富灵活的以太网有线接口组合
  • 系统安全: 安全启动，安全运行，资产管理，安全调试

    • WLAN系统

  • 双频并发2+2 IEEE 802.11a/b/g/n/ac/ax MAC/PHY/RF
  • 带宽支持: 2.4GHz 最大带宽40MHz，5G/6GHz 最大带宽160MHz
  • 接入用户数：512/Radio；OFDMA 并发用户数：16-5G Radio，8-2.4G Radio
  • Wi-Fi 6 全特性，OFDMA、MU-MIMO、1024-QAM
  • 多种认证/加密方式：WEP、WPA2(个人/企业)，WPA3 (个人/企业)，WAPI
  • 数字预失真技术(DPD)，动态频率选择(DFS)，波束赋形(Beamforming)

    • 存储及外设接口

  • 16-bit DDR3(L)-2133Mbps/DDR4-3200Mbps，最大支持到 1GB
  • NAND/SPI Flash，最大支持到 4GB
  • PCIE 3.0 (RC)，USB 2.0/3.0，eMMC
  • SPI、I2C、UART、JTAG、GPIO

    • 操作系统支持

  • Openwrt, Linux Kernel 5.10

    • 封装尺寸

  • FCCSP: 16mm*16mm*1.12mm

    • 产品应用

  • 家庭Wi-Fi Mesh路由器，Wi-Fi 中继，企业网无线AP，4G/5G CPE，FWA等
